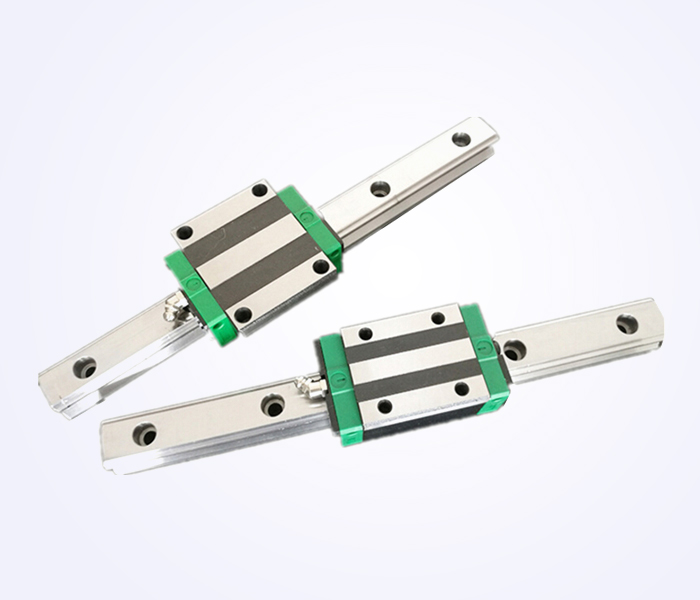

精密原裝線性導軌GEW滑軌
產品類別：GEW-SA系列
優勢特點：原裝線性導軌GEW臺灣鼎翰SHAC(15/20/25/30/35)SA的工作原理并不復雜，線性滑軌的目的是讓曲線的運動變?yōu)橹本€運動。所以，線性滑軌利用自身的兩個基本元件來打到這個目的。第一個局勢起到導向作用的固定元件，其二就是主導運動的移動元件。
- 產品說明：
低組裝GE系列線性滑軌特點：

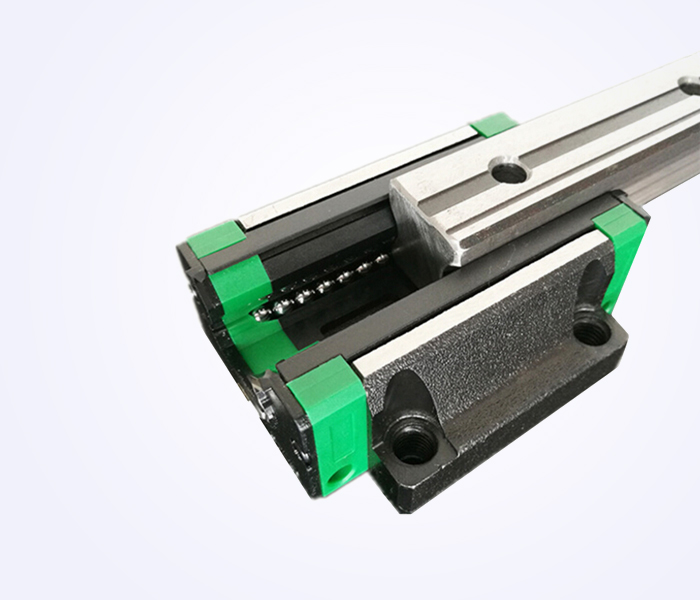

GE系列使用的是四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求；加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。
【出色的平面行走精度】
采用徑向方向負荷能力較強的鋼球接觸結構，因此承受徑向載荷作用時徑向方向上的變位量較少，可以獲得穩定的行走精度。
【自動調心能力】
由于鼎翰SHAC獨特的圓弧溝槽的正面組合（DF組合）具有自動調心能力，即使施加預壓也能吸收安裝誤差，從而得到高精度、平滑穩定的直線運動。
【小型化、重負荷】
因為斷面高度低的小型化設計的類型具有在徑向方向上承重能力強的鋼球接觸構造，所以最適合于水平導向部。

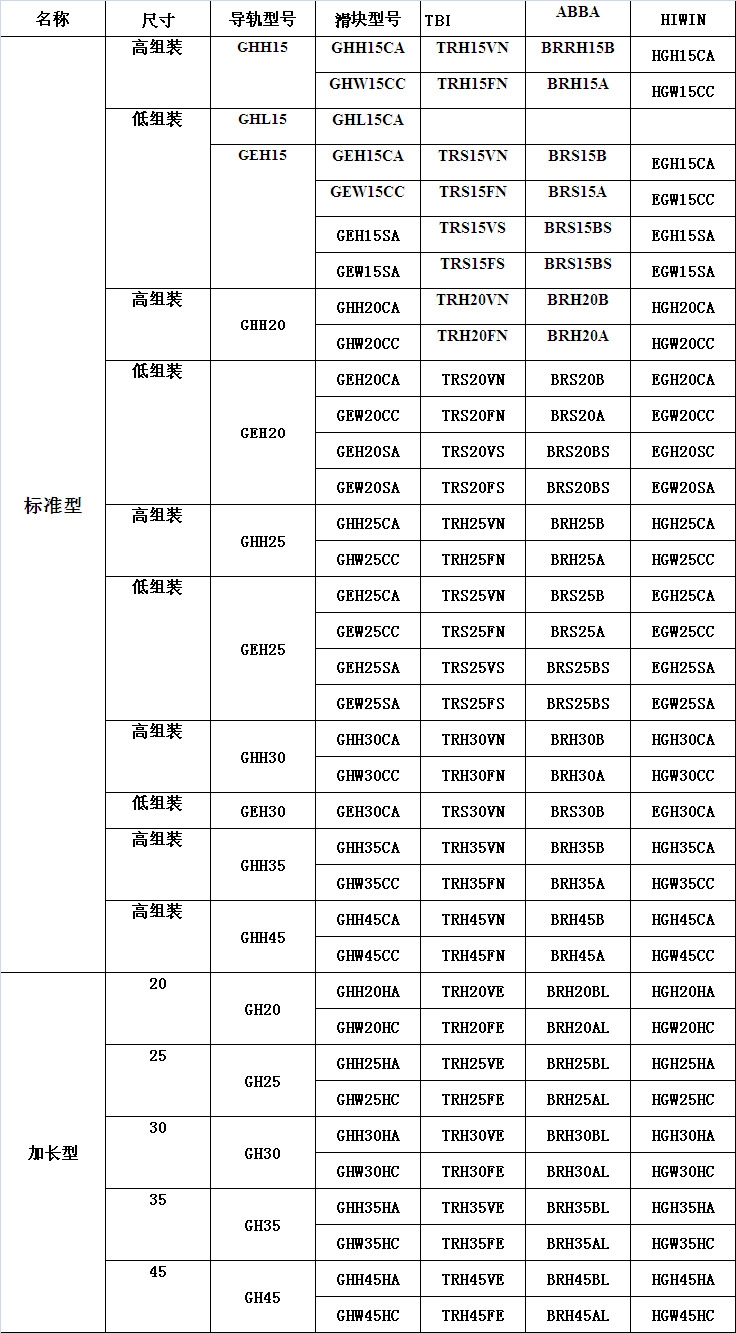

臺灣GRH-HA系列鼎翰SHAC滾柱直線滑軌GRH(20/25/30/35/45/55/65)HA優點是接觸面積范圍廣、承載負荷大、靈敏度高。從床身尾部看，支架與滾柱置于平面導軌的頂面和側面，為了獲得高精度，在機床工作部件和支架內面之間，設置一塊楔板，使預加負載作用于支架的側面。楔板的工作原理與斜鐵相似，工作部件的重量作用于支架的頂面。鼎翰SHAC、TBI、ABBA、上銀HIWIN型號互換表：
原裝臺灣鼎翰SHAC線性導軌GEW(15/20/25/30/35)SA的工作原理并不復雜，線性滑軌的目的是讓曲線的運動變?yōu)橹本€運動。所以，線性滑軌利用自身的兩個基本元件來打到這個目的。第一個局勢起到導向作用的固定元件，其二就是主導運動的移動元件。產品規格說明：
GE系列分為非互換性及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于互換性型之組合精度目前已達到一定的水平，對不需配對安裝線性滑軌的客戶而言，是一項便利的選擇。 GE線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
