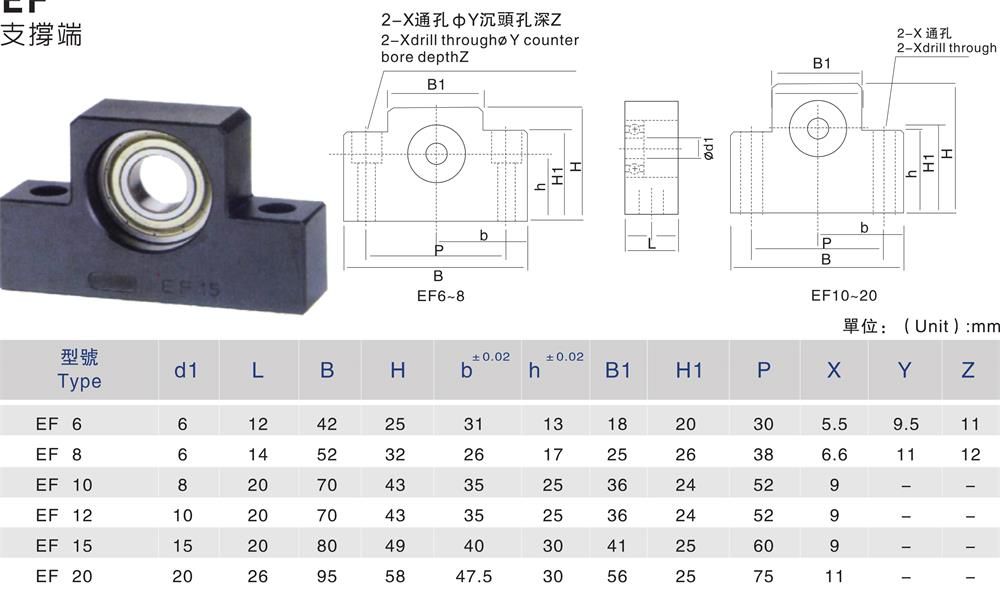

EF絲桿支撐座
產品類別：支撐座
EF絲桿支撐座可以說一種軸承，來連接滾珠絲桿和電機，選擇最佳的軸承，來保證支撐座與滾珠絲桿在剛性方面的均衡，其高剛性低扭矩接觸角為三十度，接觸球軸承是能夠自由組合的角；支撐座的支撐單元、支撐部位有圓形和角型系列，為了考慮到安裝周圍的空間大小，設計方面是很精度的，由于支撐單元是小型的，所以安裝便捷，空間充足，降低了裝配工作時間，又提高了裝配精度。
- 產品說明：
EF絲桿支撐座簡單的來講是連接絲桿和電機的軸承固定底座，是正確的標準滾珠螺桿軸端成品，同時預備了四種種標準化的支撐單元：EK型、EF型和BK型、BF型。支撐單元固定側的裝有經過預壓調整的JIS5級的角接觸球軸承，很多都是小型的，特別是在EK6、EK8兩種超小型式中，則裝有為超小型滾珠螺桿所開發設計的接觸角45°（45度）的超小型角接觸球軸承，為了能獲得高精度、高剛性并且穩定自如的回轉性能，同時支撐座的支撐單元也使用了深溝球軸承，支撐單元BK型、EK型的內部軸承中裝入了適當?shù)匿囋砘鶟?rùn)滑脂，不易過多，適量為止，用特殊密封墊圈進行密封，可以長期使用，也能直接安裝。
考慮到支撐座工作中要與滾珠螺桿在剛性上平衡，必須要使用高剛性低扭矩的角接觸球軸承，接觸角為30°（30度），并且能夠自由組合；如果EK6、EK8超小型支撐單元有為超小型滾珠螺桿所開發的超小型角接觸球軸承，一般來說這種軸承的接觸角必須是45°（45度），球的直徑小，球數也多，是具有高精度、高剛性的超小型角接觸球軸承，都是對應的，能夠獲得穩定的回轉性能。使用支撐座時要把滾珠螺桿和滾珠螺帽安裝在工作臺上，把螺帽插入支座并擰緊；在與馬達連接的時候，要將馬達支座安裝在基座上，用聯軸節將馬達與滾珠螺桿連接起來，同時注意安裝精度，最后，在運行的時候也要注意支撐座是否牢固，合不合格。
